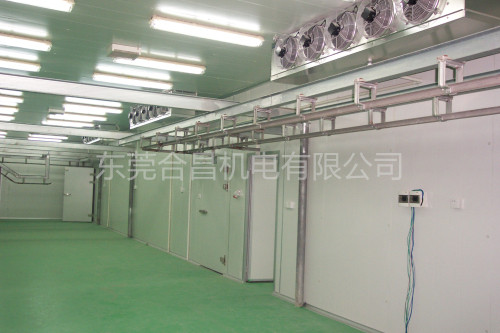

東莞市丸萬塑料包裝有限公司車間淨化方案

一、東莞市丸萬塑料包裝有限公司工程淨化車間項目

• 1、工程概況

•2、工程要求及難點分析

•3、設備選型及對比

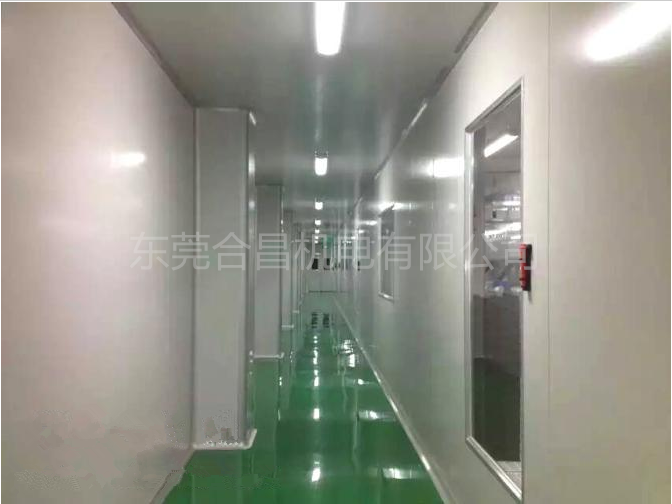

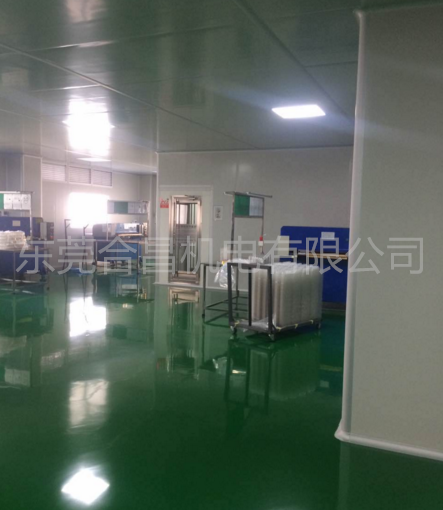

1、工程概況

• 1)動態萬級區：

麵積：197m²；吊頂高度：3.5m；溫度要求： 22±2°C;相對濕度360%;

•2)普通區域：

麵積：263m²；吊頂高度：3.5m；溫度要求： 23±3°C;相對濕度365% (甲方車間配有獨立除 濕器）。

2、淨化工程要求及難點分析

• 1)動態萬級區：

① 地麵需承載540kg/m²以上、耐磨、防靜電要求， 且地麵使用環境中存在有機溶劑；

② 潔淨車間排風量較大，為保證室內正壓，新風量 占總風量的37%，冷源選擇需慎重，冷水機組指 定放置於屋麵；

•方案：

① 地麵采用2mm厚耐磨防靜電SUS304不誘鋼地坪， 達到耐磨、防腐、防靜電要求；

② 選用模塊式風冷冷水機組+AHU。

•2)普通區域：

① 出風要輕柔，不能形成氣流影響設備使用；

② 室內產生的氣體會腐蝕普通散熱片。

•方案：

① 選用直流無刷式風機盤管，出風勻，噪音小，同 時風口避開設備正上方安裝；

風機盤管熱交換器采用耐鹽防腐親水鋁翅片，同 時提高傳換熱效率。

3、設備選型及對比

• 1)動態萬級區：

潔淨車間設備發熱量大，排風量大，為保證室內正壓，新風 量占總風量的32%，冷源選擇需慎重，冷水機組指定放置於屋 麵；

方案：

此潔淨車間設備總功率156KW，為冷負荷主要部分，據電動 設備的散熱量：Q=Kl*K2*K3*K4*Qn (K1-蓄熱係數，一班取 0.8，二班取0.9，三班取0.95; K2-安裝係數，電動機輸入功率 與裝機功率之比，一般取0.7〜0.9; K3-負荷係數，電動機小時 平均實耗功率與輸入功率之比；K4-電動機效率；Qn-設備總 功率。）以及建築負荷、照明負荷、人員負荷算出夏季總冷 負荷為61.7KW。

•21)最終選型冷量為185.1KW，平均負荷940w/m2。

水冷櫃機或直膨機：此潔淨車間排風量較大，為保證室 內正壓，新風量占總風量的37%，如用水冷櫃機或直膨機， 新風需單獨處理（直膨機、屋頂機等）再送入水冷櫃機。 成本較高且機組多占用麵積大，係統控製較複雜。

水冷螺杆式冷水機組：需多加冷卻水係統，且要放置在 空調機房，屋頂搭建的機房需加大。螺杆機組較重，點荷 載約為700〜800Kg/m²,放置於屋頂需鋼構加固。經考慮項 目選用了模塊式風冷冷水機組。
